龍門自動噴鋅機械手
項目名稱：龍門自動噴鋅機械手
聯系電話：程工18611159956 趙工13146269433
一、項目簡介：
項目要求：工件由行車放置在固定支架上，利用龍門噴鋅機械手對工件進行噴鋅，過程實現自動化。
項目說明: ①工件由天車進行上下料；②龍門噴鋅機械手進行聯動，對工件進行噴鋅。
設計要點: ①機器人幅度和節拍符合要求；②各功能部件安裝位置布局合理。③安全防護系統布局合理。
二、設備參數
|
技術參數 |
|||||
|
頂面行走行程 |
4000mm （可定制） |
速度 |
≤50m/min |
驅動方式 |
齒輪齒條驅動 |
|
側面行走行程 |
2500mm （可定制） |
速度 |
≤50m/min |
驅動方式 |
齒輪齒條驅動 |
|
底部行走行程 |
20000mm （可定制） |
速度 |
≤20m/min |
驅動方式 |
電機減速機驅動 |
|
底部旋轉行走行程 |
4000mm （可定制） |
速度 |
≤50m/min |
驅動方式 |
齒輪齒條驅動 |
|
豎直行走行程 |
1000mm （可定制） |
速度 |
≤50m/min |
驅動方式 |
齒輪齒條驅動 |
|
底部旋轉速度 |
325º/s |
|
|
|
|
三、工作環境：
①環境溫度
最高溫度：+45℃
最低溫度：-20℃
②環境濕度
最大相對濕度：90%
平均相對濕度：30%～50%

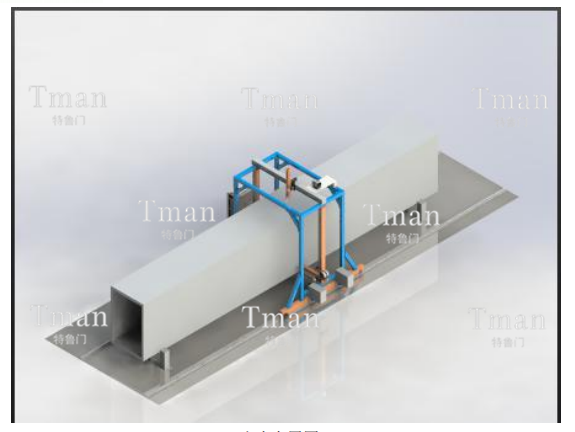

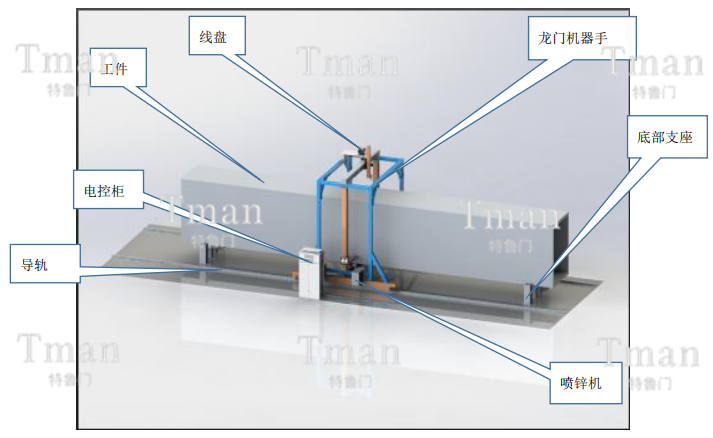

四、設備方案圖片：
