項目名稱：軌枕養護龍門機械手

聯系電話：程工18611159956  趙工13146269433

一、項目概述：

項目名稱：軌枕養護龍門機械手

項目要求：利用龍門機械手實現軌枕模具出入養護窯過程。

項目說明: ①自動抓取工件②電機驅動，小車沿著導軌移動。

設計要點: ①節拍速度；②各功能部件安裝位置布局合理。③安全防護系統布局合理。

二、設備參數

X軸行程：100m

Y軸行程：18m

Z軸行程：10m

額定負荷：5000kg

X軸速度：60m/min

Y軸速度：90m/min

Z軸速度：12m/min

三、工作環境：

①環境溫度

最高溫度：+45℃

最低溫度：-20℃

②環境濕度

最大相對濕度：90%

      平均相對濕度：30%～50%

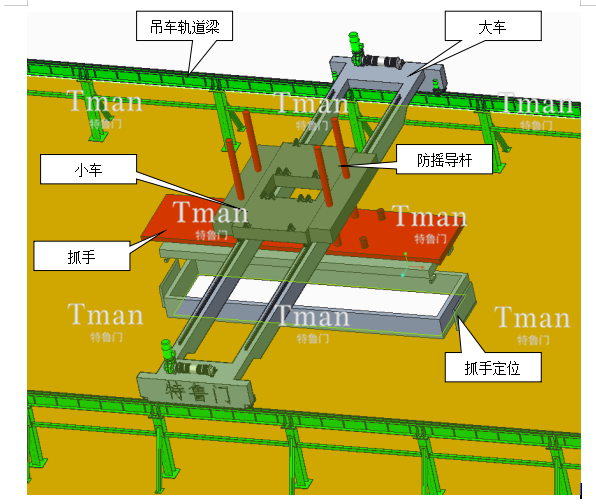

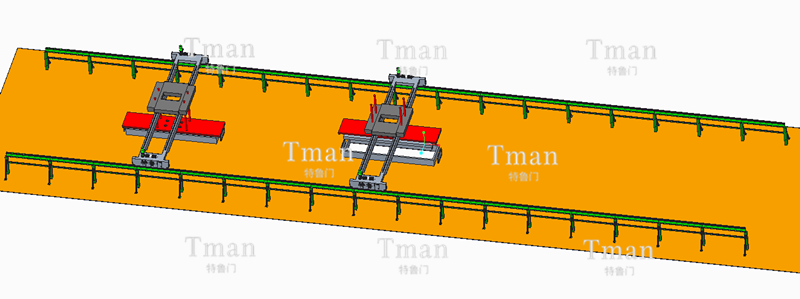

四、設備圖片：
